沥青是一种褐色至黑色的粘性物质，主要由碳氢化合物构成，广泛应用于道路建设和铺设、屋顶防水、密封和防腐等领域。沥青的性能受其粒度分布影响显著，比如施工质量方面，粒度影响铺设均匀性和密实度；道路性能方面，粒度影响抗压、抗拉、抗剪强度；抗老化性能方面，粒度影响耐氧化和紫外线能力。因此，精确掌握沥青粒度分布至关重要。

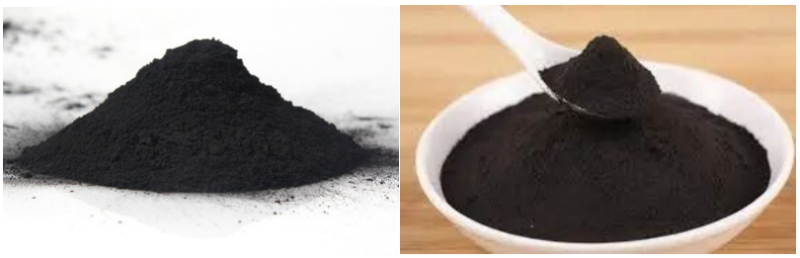

图1.沥青粉及其应用形态

本研究用丹东百特的Bettersize2600湿法激光粒度分析仪分析沥青样品粒度，并比较不同工艺条件下的沥青粒度分布，从而优化工艺条件。该仪器采用百特首创的正反傅里叶光学系统，能精确接收到前向、侧向和后向散射信号，提高了测量范围、分辨率和精度，荣获“国产好仪器”“省科技进步二等奖”“省专精特新产品”等称号。

图2. Bettersize2600激光粒度分析仪

合适的分散方法是粒度检测中的重要一环。本实验用水做分散介质测某型号沥青粒度，然后在水中加表面活性剂为分散剂，外加超声分散测同一个型号沥青的粒度，如图3和表1所示，可以看出，水中加表面活性剂再超声分散2min沥青分散效果最佳，粒度最稳定。

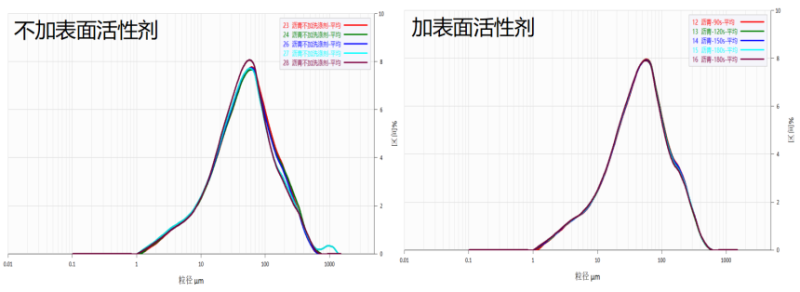

图3.水介质多次测试沥青结果对比

表1.不同超声时间对粒径结果的影响

遮光率是粒度测试中易被忽视的关键因素。不同遮光率影响粒度结果，如表2所示。遮光率超过18%时，多重光复散射导致结果偏小；8%-18%时结果稳定；小于7%时，取样代表性差，结果偏大且重复性差。因此，检测沥青的最佳遮光率8%-18%，确保结果稳定可靠。

表2.不同遮光率下沥青的特征粒径

在生产中，不同工艺下沥青的粒度分布相差很大，如图3所示。我们分析了两种工艺条件下沥青的粒度分布，如图4所示。可见，百特激光粒度仪能准确测出不同工艺条件下沥青的粒度分布，为优化工艺参数提供依据。

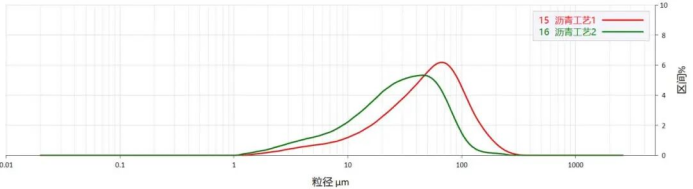

图4. 不同规格沥青样品的粒度分布图
